贴片发光二极管正负极如何判断？怎样才能快判断发光二极管的正负极？

直插发光二极管，贴片发光二极管，大功率发光二极管，cob发光二极管,发光二极管分类那么多。

很多朋友在收到LED灯珠厂家的发光二极管样品时，往往不知道如何快速判断发光二极管的正负极。

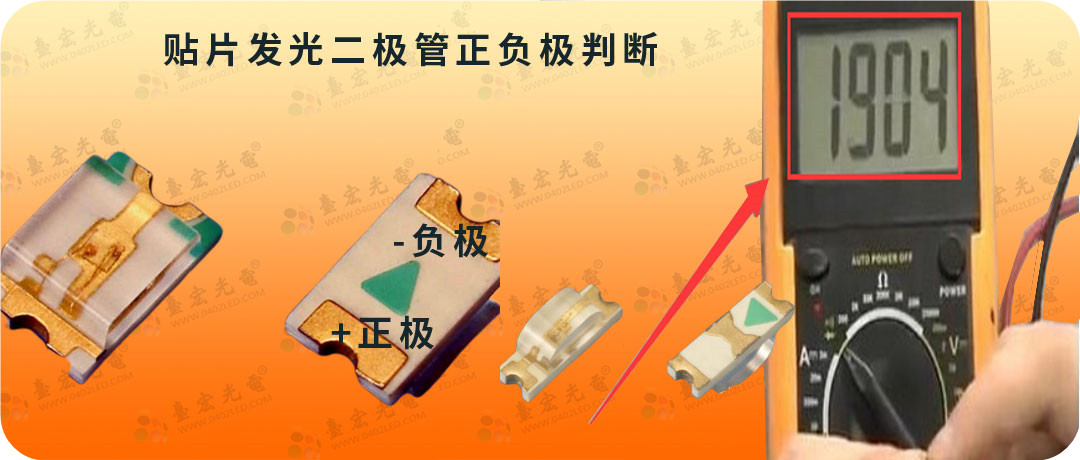

贴片发光二极管正负极判断方法

我们先来看看方法。

1：通过贴片发光二极管背部的印刷标识来判断：”T”字形或倒三角形符号，”T”一横的一边是正极，另一边是负极；三角形符号的“边”靠近的是正极，“角”靠近的是负极。

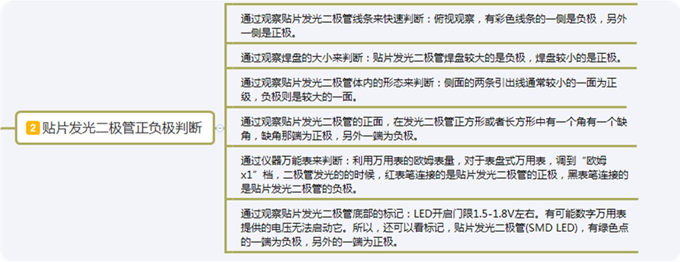

2：通过观察贴片发光二极管线条来快速判断：俯视观察，有彩色线条的一侧是负极，另外一侧是正极。

3：通过观察贴片发光二极管焊盘的大小来判断，焊盘较大的一端是负极，焊盘较小的一端是正极。

4：通过观察贴片发光二极管的正面，在发光二极管正方形或长方形中有一个角有一个缺角，缺角的那端为正极、另外一端为负极。

5：通过仪器万能表来判断，利用万用表的欧姆表量，对于表盘式万用表，调到“欧姆x1”档，贴片发光二极管发光的时候，红表笔连接的是正极，黑表笔连接的是二极管的负极。

6：通过观察贴片发光二极管的底部标记：LED开启门限1.5-1.8V左右。有可能数字万用表提供的电压无法启动它。所以，这时候可以看底板上印刷标记：贴片发光二极管（SMD LED）,有绿色点的一端为负极，另外的一端为正极。

顺着上面的方法看下来，大家是不是感觉对发光二极管的正负极判断要容易的多了：再也不会像之前无从下手了，原来“发光二极管正负极”判断，还是有迹可循的。

万用表测量法，在发光二极管正负极判断中工程师是应用较多的。一般的LED发光管正负极识别，通过外观、印刷标识，就可以正确识别出来了。

以上仅为贴片发光二极管正负极快速判断方法，如需直插、大功率、COB等发光二极管正负极判断方法，和各种贴片LED灯珠的规格书等，请咨询台宏光电网站在线客服。
