发光二极管接法示意图，发光二极管正负极图解，发光二极管接线图

昨天下午，有一个网友问：

发光二极管接法示意图，发光二极管正负极图解，发光二极管接线图是怎么样的。

因为发光二极管正负极的区分，要看是直插，还是贴片，或者大功率LED灯珠。

那么，我们今天就分开来看看发光二极管的示意图，发光二极管图解和发光二极管的接线图。

我们先来看看发光二极管的示意图：

— 1 —

发光二极管接法示意图

发光二极管接法示意图

我们先来看看直插的发光二极管示意图：

直插发光二极管示意图，放大图如下：

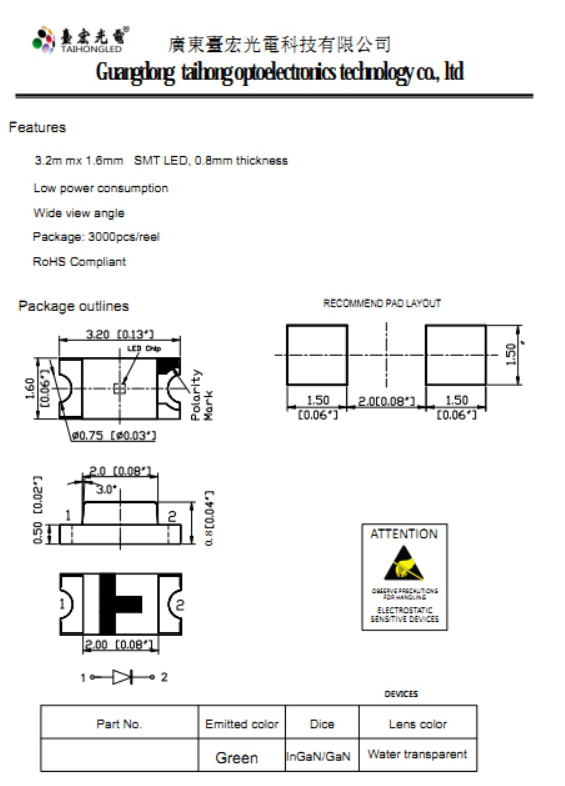

贴片发光二极管示意图

示意图差不多，我们拿1206单色灯珠，也叫3216灯珠，来看看。

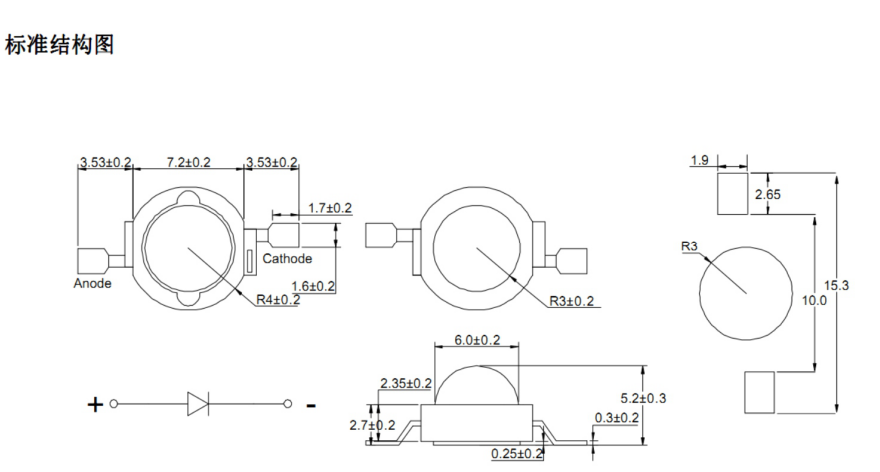

大功率发光二极管示意图

仿流明大功率1W

其它的发光二极管不一一列举了。

— 2 —

发光二极管正负极图解

直插发光二极管正负极图解

贴片发光二极管正负极图解

大功率发光二极管正负极图解

cob发光二极管正负极图解

— 3 —

发光二极管接线图

发光二极管接线图其实参考发光二极管图解就可以了。

把正、负极正确判断出来，就可以很容易接线了。

这一块因为比较简单，这里就不详细说明了。

如果你需要详细的接线图或发光二极管规格书资料，可以联系台宏光电灯珠教授客服工程师领取：客服QQ: 2881795059

总的来说

发光二极管接法示意图，发光二极管正负极图解，发光二极管接线图，是我们很多电子工程师选型时用到的。

其实，这些示意图和图解，接线图，只要按照LED灯珠厂家相对应的灯珠规格书里面的说明，就很详细了。

所以，你要哪一款LED灯珠的接法示意图，直接找LED灯珠供应商索取对应的灯珠规格书，是比较快的一种方式。

而且还不容易出错。

最后的话

希望今天的发光二极管接法示意图，发光二极管正负极图解，发光二极管接线图的分享，能给你的LED灯珠选型带来帮助。
