贴片发光二极管应用极广，有读者问：如何区分发光二极管正负极？
那么，贴片发光二极管正负极如何区分呢？
我们知道，贴片发光二极管，是led灯珠的一种封装方式，常规的发光二极管封装，包括，直插，贴片，大功率led灯珠。
而贴片发光二极管，直插发光二极管，大功率发光二极管又分为多种颜色。
比如，红色发光二极管，蓝色发光二极管，绿色发光二极管和黄色、橘色，黄光，紫色光，粉红光等不同波长的彩色贴片发光二极管和白色发光二极管。贴片发光二极管按功率大小分，可以分为小功率贴片发光二极管和中功率发光二极管和大功率贴片发光二极管。

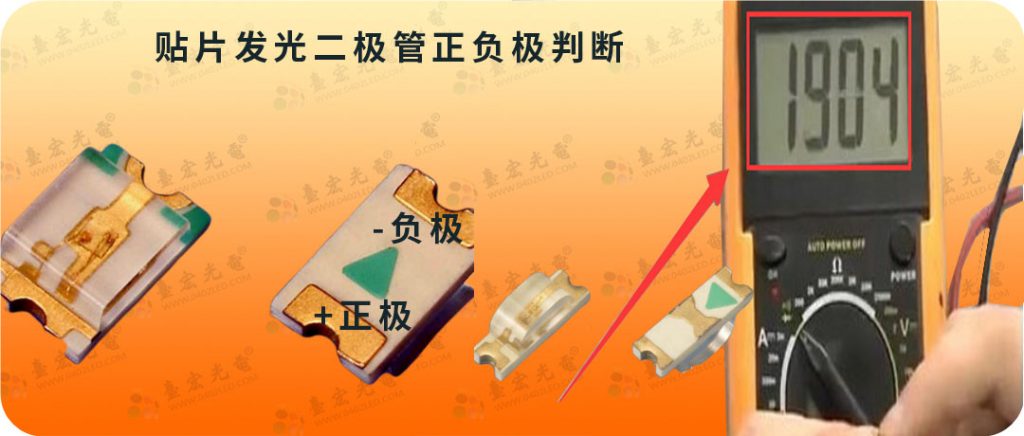

判断贴片正负极可以通过以下方法：
1：你可以通过贴片发光二极管板子背部的印刷标识符：一般我们看贴片灯珠，”T”字形或倒三角形符号一边，”T”一横的这端常为正极，另一端为负极；三角形符号的“边”靠近的一端方向为正极，“角”靠近的一端通常为负极。
2：你可以通过观察贴片发光二极管灯板印刷线条来快速判断：俯视观察，有彩色线条的一侧为负极，另外一侧常为正极。3：你可以通过观察贴片发光二极管焊盘的大小来判断，焊盘较大的一端为负极，焊盘较小的一端通常为正极。
4：你可以通过观察贴片发光二极管正面板，通常在发光二极管正方形或长方形中板上有一边有一个缺角，缺角的那端一般常为正极、另外一端常为负极。

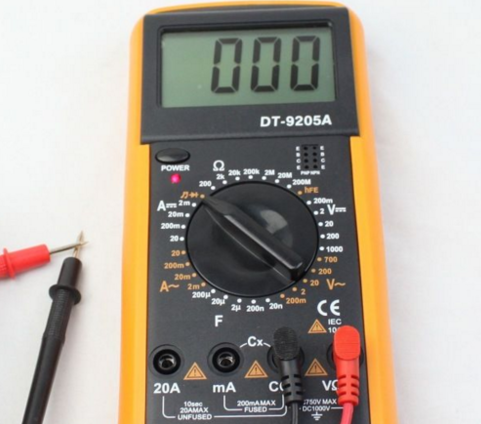

5：你可以通过选择仪器万能表来协助判断，首先，利用万用表的欧姆表量，将表盘式万用表，调到“欧姆x1”档，然后，在贴片发光二极管点亮发光的时候，红表笔连接的一边为正极，黑表笔连接的为二极管的负极方向。
6：你可以通过观察贴片发光二极管的底部印刷标记：LED开启电压所限1.5-1.8V左右。所以，也有可能数字万用表提供的电压有时无法启动它。因此，这时候可以通过观察底板上印刷标记：贴片发光二极管（SMD LED）,有绿色点的一端为负极，另外的一端为正极。
通过上面的６种方法，判断贴片发光二极管正负极，一般都是比较容易的分辨出来的。
发光二极管型号
小功率发光二极管主要型号：0201，0402，0603，0805，1206等（包括这些型号单色，单色彩光，双色，三色全彩和侧发系列）
中功率发光二极管主要型号：3014，3528，4014，2835，5050，5730等 (包括这些型号的单色白光，单色彩光和双色，三色灯珠系列)
大功率发光二极管主要型号：3030，3535等。（包括这些型号的单色白光，单色彩光和双色，三色灯珠系列）图片
贴片发光二极管的电压一般按颜色分：
贴片发光二极管电压：
白光：2.9-3.3V（常规）
红光：电压：1.9-2.2V （常规）
橙光：电压：1.9-2.2V （常规）
黄光：电压：1.9-2.2V （常规）
黄绿：电压：1.9-2.2V （常规）
翠绿：电压：3.00-3.3V （常规）
蓝光：电压：3.0-3.3V （常规）
紫光：电压：3.0-3.3V （常规）
贴片红外发光二极管：电压：（1.3-1.8V）（按芯片和功率大小，电压不同）
图片贴片发光二极管波长：
小功率贴片灯电流：0201，0402，0603，0805，1206等20Ma。
中功率贴片灯电流：3014，3528，4014，2835，5050，5730等30-150mA为主。
大功率贴片灯电流：3030、3535、仿流明灯珠、集成COB等，一般是300mA以上，看具体型号类型，功率大小。贴片发光二极管正负极：
贴片发光二极管一般是我们常说的SMD LED。
总的来说：贴片发光二极管还是比较容易区分的，一个是看贴片灯珠的支架缺口，一个是看底板的绿标示符，一个是看led灯珠厂家的灯珠说明书。
所以，整体来说，区分发光二极管还是比较容易的。
就是首先你要确定发光二极管的类型 。
如果知道型号或者类型， 是很容易知道发光二极管正负极的。
当然，一个很好的方法是找LED灯珠供应商协助判断，是更准确的。
