发光二极管型号及参数，贴片发光二极管型号对照表

发光二极管型号及参数很多，今天我们主要来聊聊贴片发光二极管型号及参数。

贴片发光二极管，是一种广泛应用于各种电子设备中的电子元件，拥有体积小，轻薄化和环保节能的优点。

接下来，我们就来看看发光二极管的型号有哪些？

常见贴片LED型号及封装尺寸

0603：尺寸为0.6mm x 0.3mm x 0.3mm。

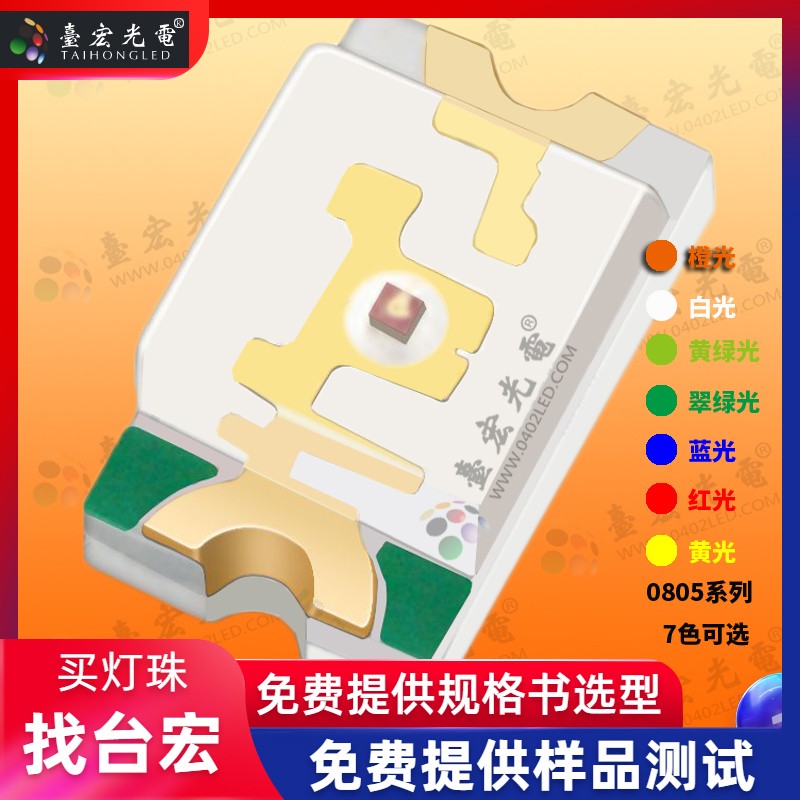

0805：尺寸为2.0mm x 1.25mm x 0.8mm。

1210：尺寸为3.2mm x 1.6mm x 1.1mm。

3528：尺寸为3.5mm x 2.8mm x 1.9mm。

2835：尺寸为2.8mm x 3.5mm

3030：尺寸为3.0mm x 3.0mm

3014：尺寸为3.0mm x 1.4mm

4014：尺寸为4.0mm x 1.4mm

5050：尺寸为5.0mm x 5.0mm

3535：尺寸为3.5mm x 3.5mm

5630：尺寸为5.6mm x 3.0mm

5730：尺寸为5.7mm x 3.0mm

7020：尺寸为7.0mm x 2.0mm

7030：尺寸为7.0mm x 3.0mm

参数:

贴片发光二极管的主要参数包括：

正向电压（VF） ：红光、黄光，橙光和黄绿光通常在1.8V到2.2V之间。白光，紫光，蓝光，翠绿光通常在2.8V到3.4V之间。

正向电流（IF） ：一般在1mA到20mA之间。

功率：例如，0603型号的功率为0.06W，5730灯珠功率为0.5W,7030灯珠功率为1W。

亮度：不同型号的亮度有所不同，高亮度型号可以达到更高的光输出。

波长：发光颜色不同，波长也不同，例如红光（620-630nm）、蓝光（450-460nm）、黄光（585-595nm）等。

应用领域

贴片发光二极管广泛应用于各种领域，如：

医用设备：如内窥镜、血氧仪等。

汽车电子：如背光按键灯、指示灯等。

工业产品：如电子仪表盘、工业设备等。

智能家居：如白色家电、数码管LED等。

通讯产品：如手机按键灯、路由器、电视盒等。

使用指南

在选择贴片发光二极管时，工程师或制造商需要根据需求确定亮度、波长、耗电量等参数，并参考贴片发光二极管型号对照表来选择合适的型号。这些对照表通常可以在电子元器件供应商网站或手册中找到。

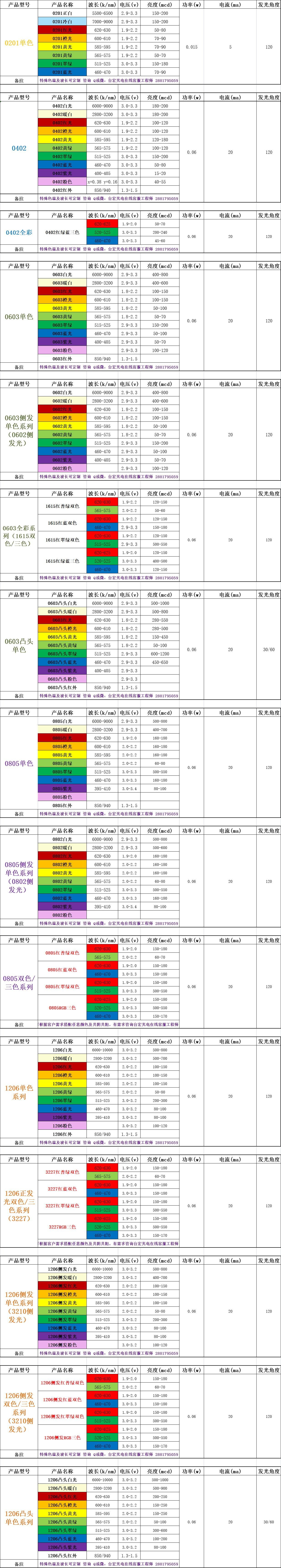

贴片发光二极管型号对照表

通过以上信息，可以更好地理解和选择适合特定应用需求的贴片发光二极管型号及其参数。
